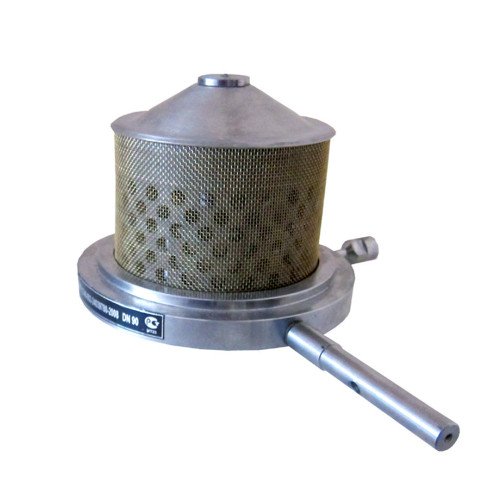

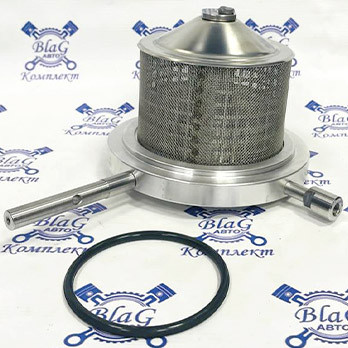

Клапан донный ДКП-90/01 с ручным дублированием
Описание
Донный клапан ДКП-90/01А с ручным дублером ТУ 3740-45658725-001-2016 (далее клапан) предназначен для нижнего слива/налива рабочих сред из емкости в емкость в автоцистернах бензовозов и топливозаправщиков.
Устройство и принцип работы
Конструкция донного клапана обеспечивает управляемый нижний налив/слив различных рабочих сред в многосекционных емкостях через единую магистраль. При отсутствии управляющего давления донный клапан сохраняет закрытое состояние. При подаче управляющего воздуха в приемный штуцер цилиндр под действием давления поднимается вверх, открывая затвор в основании. При сбросе давления воздуха и под действием пружины возвращается в исходное положение, перекрывая затвор. Клапан оборудован ручным дублером, служащим для принудительного открывания и закрывания затвора.
Технические характеристики
Описание
Донный клапан ДКП-90/01А с ручным дублером ТУ 3740-45658725-001-2016 (далее клапан) предназначен для нижнего слива/налива рабочих сред из емкости в емкость в автоцистернах бензовозов и топливозаправщиков.
Устройство и принцип работы
Конструкция донного клапана обеспечивает управляемый нижний налив/слив различных рабочих сред в многосекционных емкостях через единую магистраль. При отсутствии управляющего давления донный клапан сохраняет закрытое состояние. При подаче управляющего воздуха в приемный штуцер цилиндр под действием давления поднимается вверх, открывая затвор в основании. При сбросе давления воздуха и под действием пружины возвращается в исходное положение, перекрывая затвор. Клапан оборудован ручным дублером, служащим для принудительного открывания и закрывания затвора.
Чертеж донного клапана ДКП-90/01А
Четеж донного клапана ДКП-90/01А
Рабочая среда
Донный клапан ДКП-90 соответствует климатическому исполнению УХЛ2 по ГОСТ 15150 при температуре окружающей среды от -40 до +40 градусов по Цельсию.
Рабочими средами клапана являются светлые нефтепродукты (бензин, керосин, дизельное топливо, авиационное топливо ГОСТ 10227) с примесями воды, нехимическими примесями и в смеси с противокристаллизационными жидкостями (ПВЖ - жидкостями) типа «И», «ИМ» (до 0,3% по объему).
Установка клапана
Установка клапана
Для проверки работоспособности клапан необходимо установить на емкость, при необходимости подсоединить к управляющему штуцеру (11) источник сжатого воздуха. Значения рабочих давлений среды и воздуха управляющей сети должны быть в пределах, указанных в настоящем паспорте, руководстве по эксплуатации.
